Đúc khối xi măng: 5 thông số quan trọng quyết định độ bền khối và độ hoàn thiện bề mặt

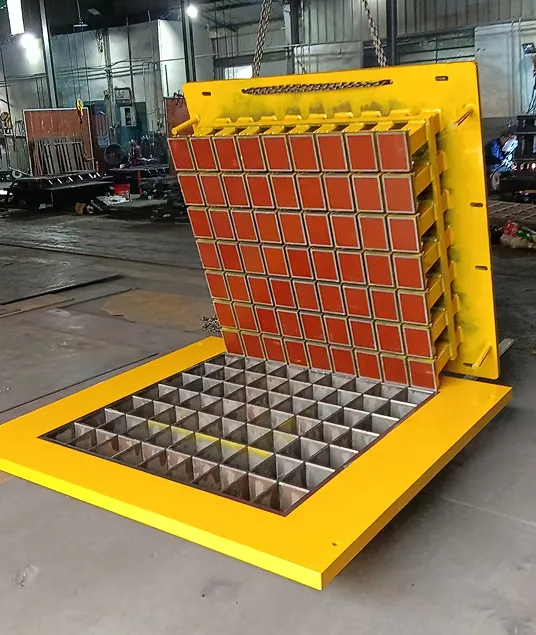

Trong sản xuấtkhối xi măng, quá trình đúc trực tiếp xác định độ bền, độ chính xác về kích thước và hình thức bề mặt của sản phẩm cuối cùng. Khuôn được thiết kế hoặc sản xuất kém sẽ tạo ra những khối không đạt tiêu chuẩn ngay cả với bê tông tốt. Dưới đây là 5 thông số quan trọng cần đánh giá khi chọn khuôn cho khối xi măng.

1. Lớp thép & độ cứng

Khuôn chịu được mài mòn bê tông trực tiếp và rung động tần số cao. Thép mềm cấp thấp dẫn đến hiện tượng khoang bị mòn nhanh, dẫn đến độ dày thành không đồng đều và các cạnh được bo tròn. Khuyến nghị thực hành: Chọn thép khuôn đã qua xử lý nhiệt (tôi và tôi luyện) như thép 45# hoặc thép công cụ, đạt độ cứng bề mặt 50-55 HRC. Điều này đảm bảo sự ổn định về chiều qua hàng trăm nghìn chu kỳ.

2. Góc nháp

Góc nghiêng là góc côn nhẹ (thường là 1°–3° mỗi bên) áp dụng cho các vách khoang. Góc nghiêng quá nhỏ: khối dính hoặc sứt mẻ ở các góc. Góc nghiêng quá lớn: các cạnh của khối trở nên không song song, ảnh hưởng đến việc xếp chồng. Các nhà sản xuất chuyên nghiệp tính toán góc tối ưu dựa trên chiều cao khối, độ ẩm bê tông và độ hoàn thiện bề mặt. Với gia công và đánh bóng CNC, một số nhà cung cấp (chẳng hạn như UNIK) đạt được góc nghiêng thấp tới 0,5°, cân bằng khả năng nhả dễ dàng và độ thẳng đứng của khối.

3. Hoàn thiện bề mặt khoang

Bề mặt khoang nhẵn (Ra ≤ 0,8μm) làm giảm đáng kể ma sát giữa tường bê tông và thép. Điều này dẫn đến:

Giảm khả năng chống tháo khuôn, giảm hiện tượng uốn chốt lõi

Bề mặt mịn, dày đặc mà không cần hoàn thiện thêm

Khoảng thời gian dài hơn giữa các lần làm sạch khuôn, nâng cao năng suất

4. Căn chỉnh chốt lõi và chống mài mòn

Đối với các khối rỗng, các chốt lõi tạo thành các khoảng trống. Vấn đề thường gặp: các chân cắm lệch khiến độ dày thành không đồng đều, làm yếu thành mỏng. Giải pháp: Gia công CNC các tấm giữ khoang và chốt lõi với nhau, giữ dung sai căn chỉnh ở mức ± 0,05mm. Các chốt lõi có thể được cacbon hóa hoặc mạ crom cứng để chống ăn mòn và mài mòn bằng xi măng.

5. Thiết kế thông gió

Trong quá trình nén, không khí và hơi nước trong bê tông phải thoát ra ngoài. Thông gió kém dẫn đến:

“Tổ ong” hoặc lỗ kim trên bề mặt khối

Lực hút cục bộ trong quá trình tháo khuôn gây ra vết nứt Thiết kế chuyên nghiệp: Các rãnh thông hơi siêu nhỏ (sâu 0,2-0,5mm) được gia công ở đỉnh khoang hoặc chân chốt lõi, hoặc các lỗ thông hơi nhỏ. Điều này cải thiện đáng kể mật độ bề mặt, đặc biệt đối với bê tông không có độ sụt.

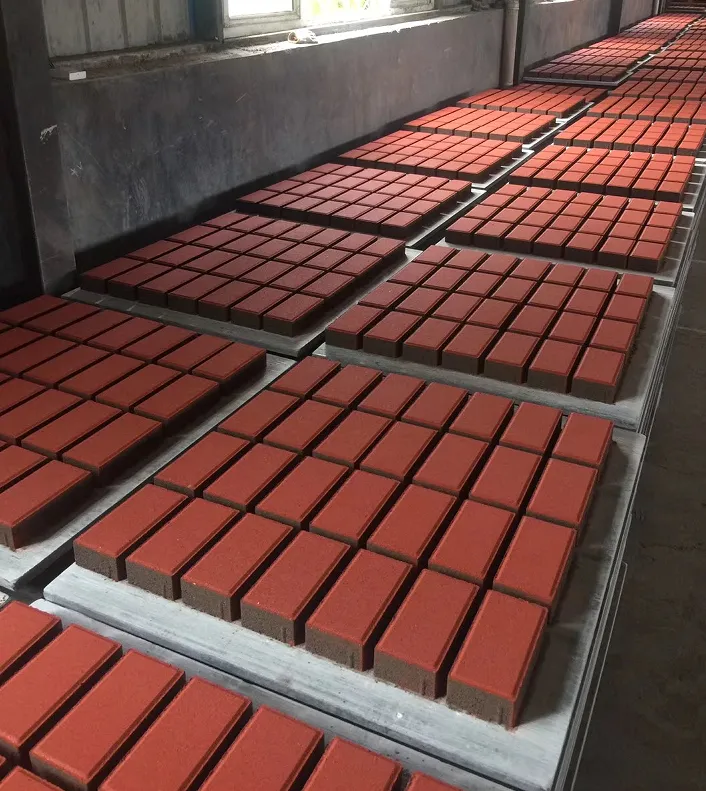

Tóm tắt: Khi chọn khuôn chokhối xi măng, đừng chỉ nhìn vào giá cả. Yêu cầu nhà cung cấp của bạn cung cấp dữ liệu cụ thể về loại thép, độ cứng xử lý nhiệt, góc nháp, độ nhám bề mặt (giá trị Ra), dung sai căn chỉnh chốt lõi và phương pháp thông gió. Một khuôn được tham số hóa tốt có chi phí trả trước cao hơn, nhưng nó sẽ thu hồi vốn trong vòng vài tháng bằng cách giảm lượng phế phẩm, kéo dài tuổi thọ khuôn và nâng cao chất lượng khối.
